概述：單效濃縮器適用于中藥、西藥、葡萄糖、釀酒、淀粉、口服液、化工、食品、天然用味品、食品添加劑、味精、乳品等工業酒精回收，能用于批量小、品種多的熱敏性低的真空濃縮。
性能參數：
參數型號 | TN ll 500 | TN ll 1000 | TN ll 1500 | TN ll 2000 |
蒸發量 (Kg/h) | 500 | 1000 | 1500 | 2000 |
耗汽量 (Kg/h) | ≤550 | ≤1050 | ≤1550 | ≤2100 |
外型尺寸（長x寬x高）(m) | 2.1×1×3.1 | 2.2×1.2×3.35 | 2.5×1.3×3.5 | 4.6×2.35×5 |
循環耗水量 (T/h) | 9 | 22 | 29 | 35 |
蒸發溫度(℃) | 75-90 | |||
真空度 (MPa) | 0.08 | |||
蒸氣壓力 (Mpa) | <0.25 | |||
濃縮比重 | 1.1-1.25 | |||
容器類別 | 一類（加熱室） | |||
結構特性：

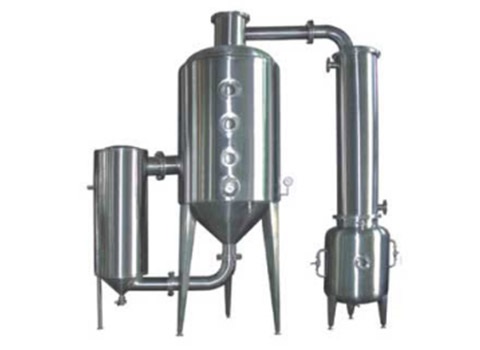

單效濃縮器由加熱室、分離器、除沫器、汽液分離器、冷凝器、冷卻器、貯液桶、循環管等部件組成，整套設備采用優質不銹鋼材料制成。
加熱室內部為列管式，殼程接入生蒸汽，加熱列管內部的液體，加液室并配有壓力表、安全閥，以確保生產安全。
分離室正面設有視鏡，供操作者觀察料液的蒸發情況，后面人孔便于更換品種時清洗室內部，并設有溫度表、真空表，以便觀察掌握蒸發室內部的料液溫度與負壓蒸發時的真空度。
優勢特點：
1.酒精回收能力大，采用真空濃縮流程。比老型同類設備提高生產率5-10倍，降低能耗30%，具有投資小，回收效益高的特點。
2.濃縮液料： 本設備采用外加熱自然循環與真空負壓蒸發相結合的方式，蒸發速度快，濃縮比可達1.3，液料在全密封狀態無泡沫濃縮
3.用本設備濃縮出來的藥液，具有無污染，藥味濃的特點，而且清洗方便（打開加熱器的上下蓋即可進行清洗）。
4.本設備操作簡單，占地面積小。加熱器、蒸發器采用不銹鋼保溫結構，保溫層外用不銹鋼薄板制作外殼，表面做鏡面或亞光處理。
工藝流程：（見配圖）
 |  |

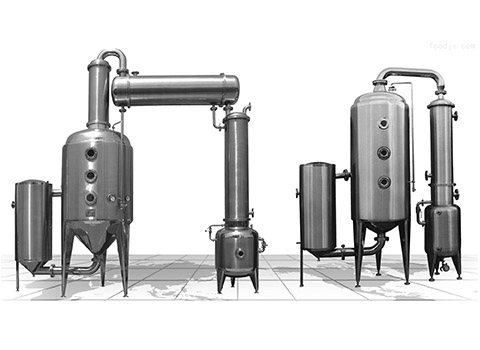

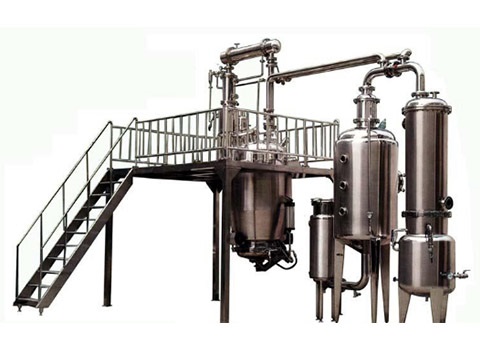

單效濃縮器 | 熱回流提取濃縮機組圖 |
