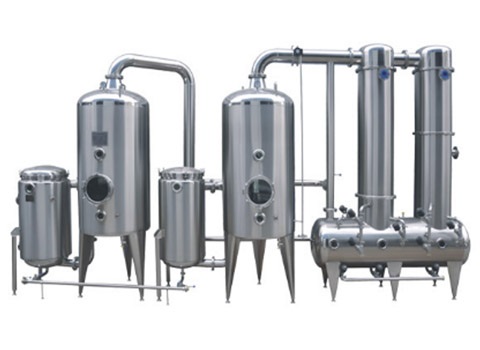

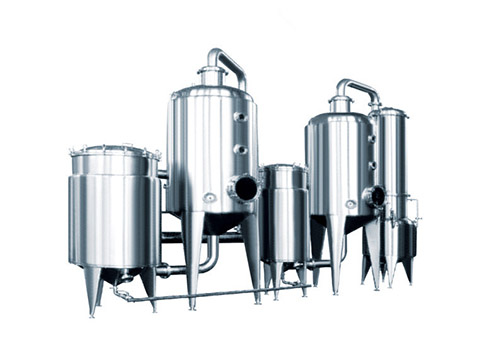

概述：本設備是由一效列管加熱器、蒸發室、二效列管加熱器、濃縮鍋、冷凝冷卻器、真空溶媒回收罐、(板式換熱器、真空緩沖罐)組成。適用于中藥、西藥、葡萄糖、釀酒、淀粉、口服液、化工、食品、天然用味品、食品添加劑、味精、乳品等工業酒精回收，能用于批量小、品種多的熱敏性低的真空濃縮。
性能參數：
參數型號 | TSN ll 500 | TSN ll 1000 | TSN ll 1500 | TSN ll 2000 |
蒸發量 (Kg/h) | 500 | 1000 | 1500 | 2000 |
耗汽量 (Kg/h) | ≤250 | ≤500 | ≤750 | ≤1000 |
外型尺寸（長x寬x高）(m) | 4×1.5×3.3 | 5×1.6×3.5 | 6×1.6×3.7 | 6.5×1.7×4.3 |
循環耗水量 (T/h) | 6 | 12 | 15 | 18 |
蒸發溫度(℃) | 一效 | 80-90 | 二效 | 55-70 |
真空度 (MPa) | 一效 | 0.02~0.04 | 二效 | 0.05-0.06 |
蒸氣壓力 (Mpa) | <0.25 | |||
濃縮比重 | 1.2-1.3 | |||
容器類別 | 一類（一效加熱室） | |||
結構特性：
由一二效加熱室、一二效分離器、除沫器、汽液分離器、冷凝器、冷卻器、貯液桶、循環管等部件組成，整套設備采用優質不銹鋼材料制成。
加熱室內部為列管式，殼程接入生蒸汽，加熱列管內部的液體，加液室并配有壓力表、安全閥，以確保生產安全。
分離室正面設有視鏡，供操作者觀察料液的蒸發情況，后面人孔便于更換品種時清洗室內部，并設有溫度表、真空表，以便觀察掌握蒸發室內部的料液溫度與負壓蒸發時的真空度。
運行原理：設備連接是由一效外循環濃縮鍋的二次蒸汽口通過氣動閥分別連接二效加熱室和冷凝冷卻器，根據生產不同的規模及要求采用不同的生產方式(雙效或單效)。雙效濃縮器采用二效同時蒸發，二次蒸汽得到充分利用既節省了鍋爐的投資，又節約能耗，能耗與單效濃縮器相比降低50%；
優勢特點：
1.酒精回收能力大，采用真空濃縮流程。比老型同類設備提高生產率5-10倍，降低能耗45%，具有投資小，回收效益高的特點。
2.濃縮液料： 本設備采用外加熱自然循環與真空負壓蒸發相結合的方式，蒸發速度快，濃縮比可達1.3，液料在全密封狀態無泡沫濃縮
3.用本設備濃縮出來的藥液，具有無污染，藥味濃的特點，而且清洗方便（打開加熱器的上下蓋即可進行清洗）。
4.本設備操作簡單，占地面積小。加熱器、蒸發器采用不銹鋼保溫結構，保溫層外用不銹鋼薄板制作外殼，表面做鏡面或亞光處理。
5.雙效濃縮器采用二效同時蒸發，二次蒸汽得到充分利用既節省了鍋爐的投資，又節約能耗，能耗與單效濃縮器相比降低50%；
