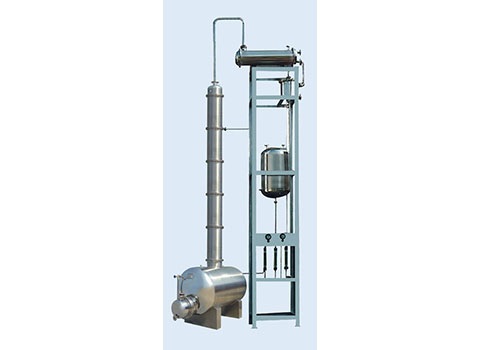

概述：酒精回收塔由塔釜、塔身、冷凝器、冷卻器、緩沖罐、高位貯罐六個部分組成，適用于制藥、食品、輕工、化工等行業的稀酒精回收，也適用于甲醇等其他溶煤產品的蒸餾。本設備填料采用高效不銹鋼波紋填料，與物料接觸部分均采用不銹鋼SUS304或SUS316L制造，設備外表面亞光處理，具有良好的耐腐蝕性能，并且具有節能、環保、降低生產成本、提高效率的優點。本裝置可將12°～50°的稀酒精蒸餾到93°～95°，殘液排放含醇度低，符合GMP醫藥標準。
性能參數：
參數規格 | JH-200 | JH-300 | JH-400 | JH-500 | JH-600 | JH-800 |
塔體直徑 ㎜ | 200 | 300 | 400 | 500 | 600 | 800 |
塔體高度 m | 6 | 7 | 7 | 11 | 11 | 11 |
釜容積 L | 600 | 1120 | 1450 | 2200 | 2200 | 2200 |
回收能力 L/h | 60-80 | 100-120 | 120-150 | 350-400 | 350-400 | 350-400 |
回收濃度 | 93%～95% | |||||
蒸汽壓力 | 0.09Mpa | |||||
系統壓力 | 常壓 | |||||
加熱面積 ㎡ | 3.2 | 5.0 | 6.5 | 10 | 15 | 24 |
冷凝面積 ㎡ | 6.7 | 8.8 | 11 | 30 | 36 | 42 |
冷卻面積 ㎡ | 2 | 3 | 3.5 | 4 | 6 | 9 |
長度 mm | 2300 | 2600 | 2600 | 4000 | 4000 | 4000 |
寬度 mm | 700 | 800 | 1000 | 1800 | 1800 | 1800 |
高度 mm | ≈8000 | ≈9000 | ≈10000 | ≈11000 | ≈12000 | ≈14000 |
控制選項：
1.藥品/批次自動控制
2.進料/放料流量自動控制
3.精餾塔溫度自動控制
4.精餾塔釜底液位自動控制
5.回流比自動控制
6.回收濃度自動控制
7.冷卻循環水自動控制
8.CIP自動清洗
9.生產安全控制
10.控制方式（PLC/DCS系統）
結構特性：
1.回收能力高；
2.濃度范圍廣，可將12°～50°的稀酒精蒸餾到93°～95°，殘液排放含醇度低；
3.設備一體化程度高，結構設計美觀大方；
4.整機可設計成全自動控制，自動化程度高，酒精濃度監測靈敏；
5.能耗低，余熱利用率高，節能減排；

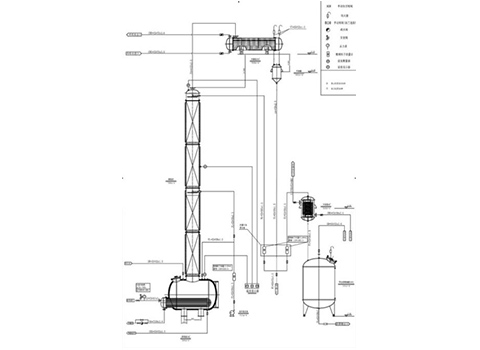

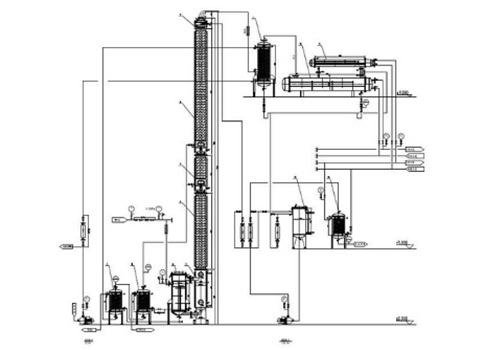

工藝流程：
 |  |
